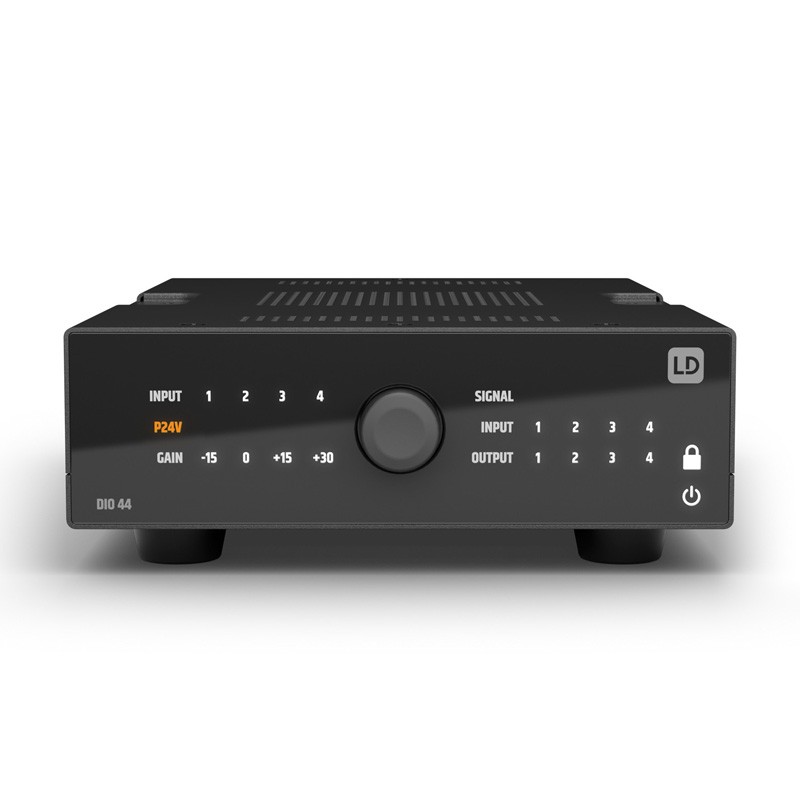

LD Systems DIO 44

Interfaccia Dante 4x4

Parte della serie TICA, il DIO 44 è un'interfaccia Dante a quattro ingressi e uscite che offre le funzionalità di cui i professionisti dell'audio e dell'AV hanno davvero bisogno. Dotato di quattro ingressi microfono/linea bilanciati e uscite di linea con impostazioni di guadagno a quattro fasi e alimentazione phantom a 24 V su ciascun ingresso. Luci di presenza del segnale su ogni canale, velocità di installazione e ricerca dei guasti.

Specifiche Tecniche

Generale

• Tipo di prodotto: Interfaccia Dante I/O 4x4
• Ingressi: 4
• Tipo di input: Commutabile Microfono bilanciato o livello di linea
• Uscite di linea: 4
• Tipo di uscita: Livello di linea bilanciato con relè di silenziamento automatico in caso di perdita del segnale Dante/AES67
• Raffreddamento: Convezione

Sezione di ingresso analogico

• Numero di connettori di ingresso: 4
• Connettore: Morsettiera a 3 pin (3,81 mm)
• Sensibilità di ingresso del microfono: 55mV (Interruttore guadagno +30dB)
• Clipping dell'ingresso nominale: 20 dBu (sinusoidale 1kHz), Interruttore di guadagno 0dB
• Risposta in frequenza: 10 Hz - 20 kHz (0,5 dB)
• THD + Rumore: < 0,003% (interruttore 0dB, 4 dBu, 20 kHz BW)
• DIM: < -90dB (+ 4 dBu)
• Impedenza di ingresso: 10 kohm (bilanciato)
• Diafonia: < 105 dB (20 kHz BW)
• SNR: > 112 dB (interruttore 0dB, 20 dBu, 20 kHz BW, ponderato A)
• CMRR: > 50 dB
• Filtro passa alto: 100 Hz (-3 dB, quando è selezionato +15 o +30 dB)
• Alimentazione phantom (per ingresso): + 24 VDC @ 10 mA max
• Guadagno: -15dB, 0dB, +15dB, +30dB

Uscite di linea analogiche

• Numero di connettori di uscita: 4
• Connettori di uscita di linea: Morsettiera a 3 pin (3,81 mm)
• Livello di uscita massimo: 18 dBu
• Distorsione di intermodulazione (SMPTE): < 0,005 % (da -20 dBFS a 0 dBFS)
• THD + N: < 0,002% (10 dBu, 20 kHz BW)
• Rumore al minimo: > - 92 dBu
• Gamma dinamica: > 103 dB (0dBFS, AES 17, ponderazione CCIR-2k)
• Gamma di frequenza: 15 Hz - 20 kHz (-0,5 dB)

Specifiche Dante

• Canali audio: 4 ingressi / 4 uscite
• Convertitore AD/DA con profondità di bit: 24 bit
• Frequenza di campionamento: 48 kHz
• Latenza di sistema: Minimo 1 ms
• Connettore DANTE: 100 BASE-T RJ45
